產品詳細

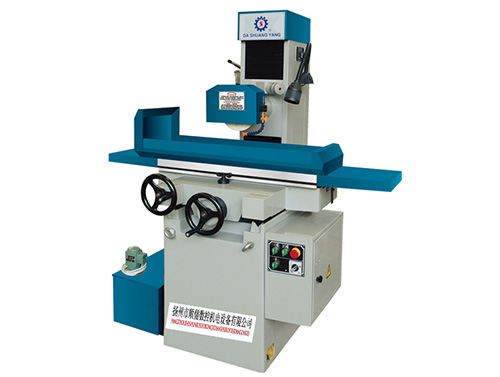

產品詳情
【說明】
1、具有結構緊湊，操作簡便的特點。
2、工作臺縱向?qū)к壊捎脻L動導軌，輕便靈活。
3、橫向?qū)к壊捎觅N塑導軌，耐磨性強。
4、垂直運動為快速機動升降并設有微調機構，精確控制進刀量。
1、具有結構緊湊，操作簡便的特點。
2、工作臺縱向?qū)к壊捎脻L動導軌，輕便靈活。
3、橫向?qū)к壊捎觅N塑導軌，耐磨性強。
4、垂直運動為快速機動升降并設有微調機構，精確控制進刀量。
【主要技術參數】
|
技術規格 |
單位 |
M230 |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
450 × 230 × 330 |
|
工作臺縱向移動量 |
mm |
500 |
|
工作臺橫向移動量 |
mm |
250 |
|
工作臺面至主軸中心距離 |
mm |
430 |
|
工作臺承受量 |
kg |
100 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
450 × 230 |
|
工作臺 T 型槽 |
mm × n |
12 × 1 |
|
工作臺速度 |
m/min |
3-23 |
|
前后手輪進刀量 |
mm |
0.02/ 格 3 圈 |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
200 × 16 × 31.75/32 |
|
主軸轉速 |
mm |
2850 |
|
垂直機構移動量 |
r/min |
430 |
|
垂直機構每圈升降 |
mm |
0.15 |
|
垂直機構每格進給 ( 微調機構 ) |
mm |
0.002 |
|
主軸電機 |
kw |
1.1 |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
1150 × 1040 × 1900 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
1180 × 1140 × 1950 |
|
毛重、凈重 |
t |
0.98、 0.90 |
